CURSO DE ATERRAMENTO ELÉTRICO E EQUIPOTENCIALIZAÇÃO

1.1 O que é Aterramento Elétrico?

Aterrar uma instalação elétrica significa estabelecer uma ligação elétrica intencional e de baixa impedância entre os componentes metálicos condutores da instalação e a massa condutora da Terra.

De acordo com a ABNT NBR 5410, o aterramento desempenha dois papéis fundamentais:

• Terra de Proteção (Condutor PE — Verde ou Verde/Amarelo): Destinado a desviar correntes de falta (curto-circuito para a carcaça metálica) para a terra, garantindo que os dispositivos de proteção (Disjuntores e DRs) atuem no menor tempo possível antes que uma pessoa seja eletrocutada.
• Terra Funcional (FE): Destinado ao correto funcionamento de equipamentos eletrônicos, telecomunicações, inversores solares e referência de potencial do condutor neutro da concessionária.

1.2 Tensão de Toque ($V_{toque}$) e Tensão de Passo ($V_{passo}$)

Quando ocorre uma falta para a terra (por exemplo, um cabo energizado toca a carcaça de um motor ou cai no solo), a corrente se espalha pelo terreno em forma de ondas hemisféricas concêntricas. Isso cria um gradiente de potencial no solo.

1.3 A Equipotencialização como Medida Primária

O pássaro pousado em uma linha de transmissão de 138.000 Volts não toma choque porque todo o seu corpo está no mesmo potencial elétrico (DDP = 0V).

A filosofia máxima da NBR 5410 é a Equipotencialização Principal: ao interligar todas as massas metálicas, armaduras de concreto e tubulações ao mesmo barramento (BEP), eliminamos a diferença de potencial perigosa entre superfícies acessíveis simultaneamente.

2.1 O Código das Letras (NBR 5410 / IEC 60364)

A classificação dos esquemas utiliza um código padronizado de letras:

• 1ª Letra (Situação da alimentação com a terra):
  • T = Ligação direta de um ponto (geralmente o neutro) à terra.
  • I = Isolação de todas as partes vivas em relação à terra ou ligação através de uma alta impedância.
• 2ª Letra (Situação das massas da instalação com a terra):
  • T = Massas ligadas diretamente à terra, através de eletrodo independente do eletrodo de alimentação.
  • N = Massas ligadas diretamente ao ponto de aterramento da alimentação (neutro aterrado).
• Outras Letras (Disposição dos condutores Neutro e Proteção):
  • S (Separated) = Funções de Neutro (N) e Proteção (PE) asseguradas por condutores distintos.
  • C (Combined) = Funções de Neutro e Proteção combinadas em um único condutor (PEN).

2.2 Esquema TN-S na Prática

No esquema TN-S, o condutor neutro e o condutor de proteção (PE) são separados desde a origem da instalação. O cabo de aterramento sobe da caixa de inspeção com a haste cravada no solo e é parafusado no barramento BEP/PE verde na base do quadro.

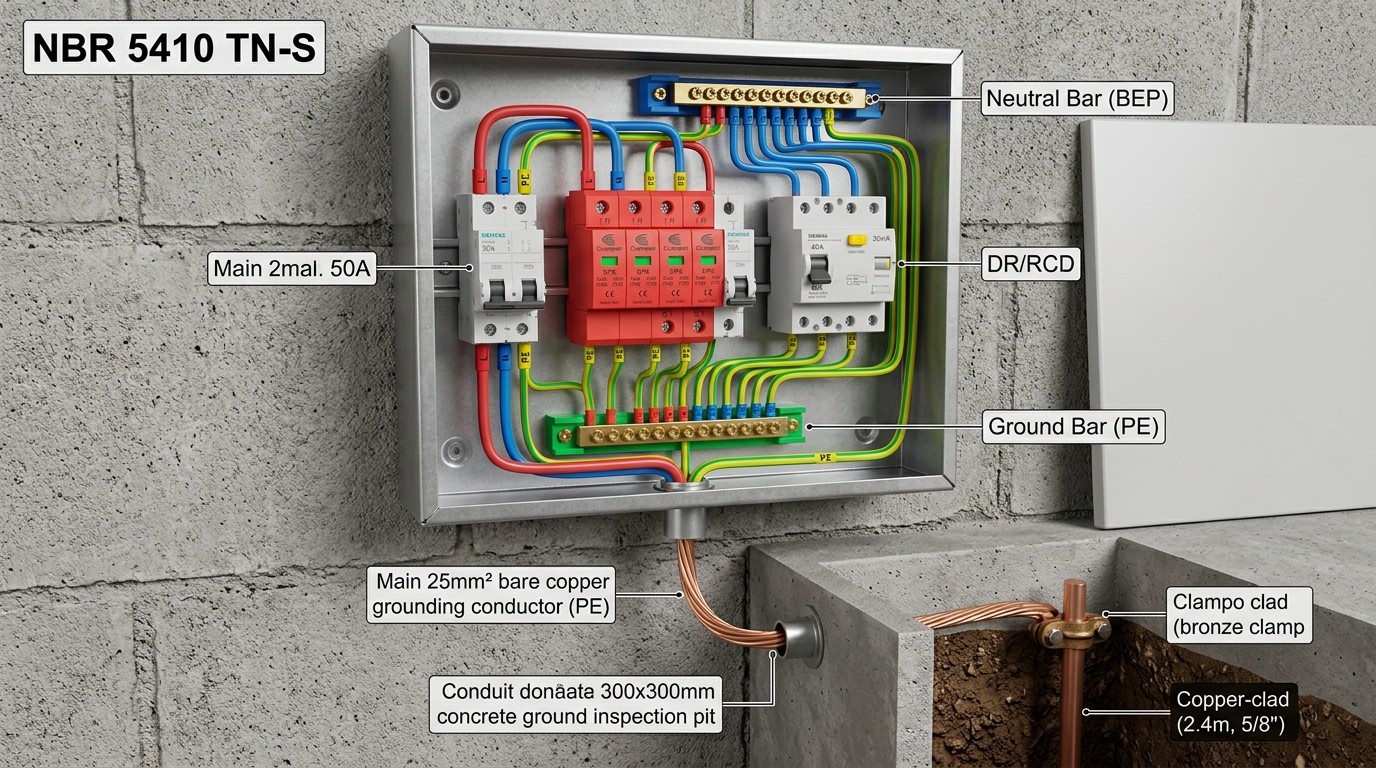

Figura 2.1: Montagem real do Esquema TN-S no QDC — Barramento BEP, Disjuntor Geral, DPS, DR 30mA e Caixa de Inspeção no Solo. 🔍 Zoom

2.3 Esquema TN-C-S: Ponto de Divisão do PEN

No TN-C-S, a concessionária entrega um único cabo PEN. Ele deve entrar obrigatoriamente no Barramento BEP. Dele, sai um jumper (ponte azul) para alimentar o Barramento de Neutro e a entrada do DR.

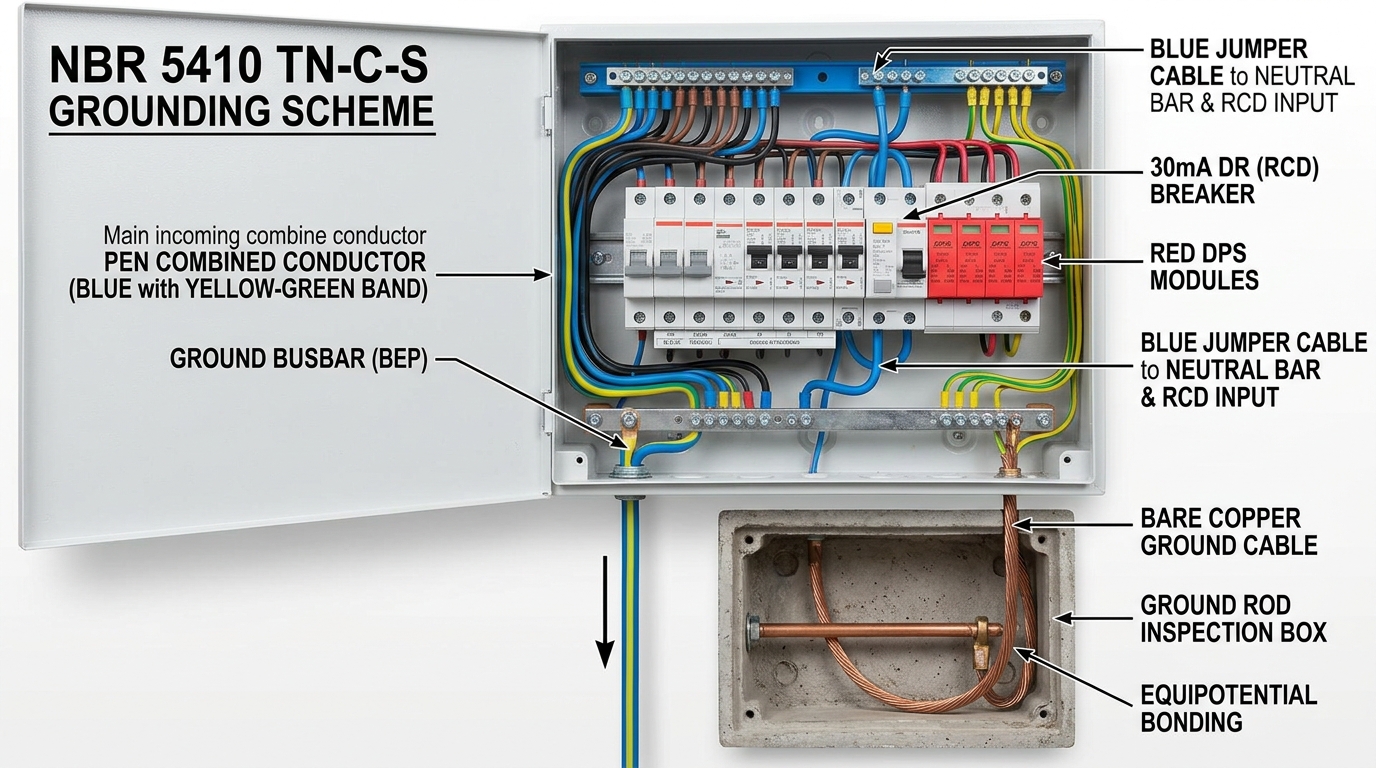

Figura 2.2: Ponto de separação do condutor PEN no BEP com Jumper para o Neutro no Esquema TN-C-S. 🔍 Zoom

2.4 Esquema TT: Haste Independente & Uso Obrigatório do DR

No esquema TT, o aterramento das massas da residência é feito por uma haste local independente, sem ligação com o neutro da rua. Como a corrente de curto para terra é limitada pela resistência do solo, o uso do Dispositivo DR de 30mA é obrigatório em todos os circuitos.

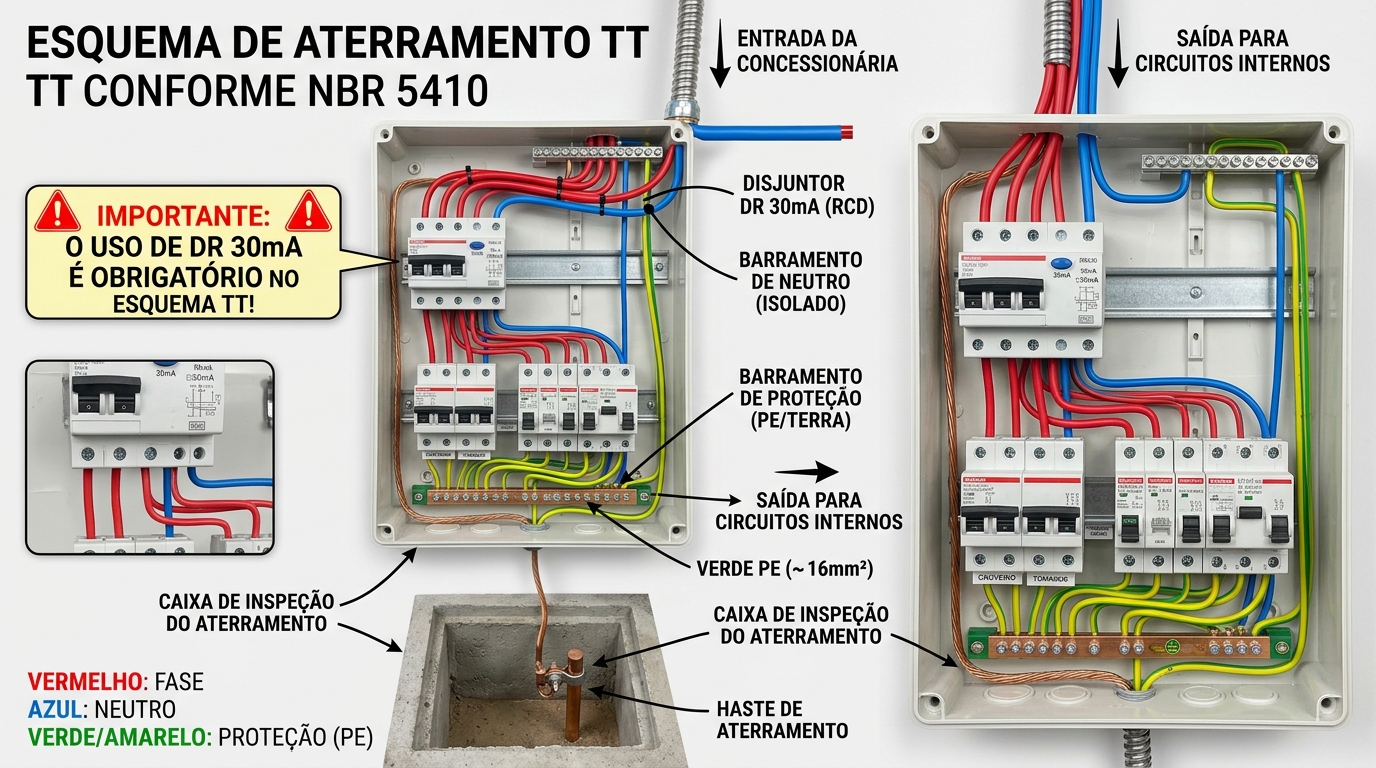

Figura 2.3: Montagem real do Esquema TT — Haste própria local sem contato com o neutro e DR obrigatório. 🔍 Zoom

2.5 Esquema IT: Salas Cirúrgicas e Indústrias Críticas

No esquema IT, o neutro da fonte é isolado da terra. Uma primeira falta fase-massa não causa curto-circuito nem desarme. O DSI (Dispositivo Supervisor de Isolamento) instalado no quadro acusa a falha para a equipe de manutenção sem derrubar a energia.

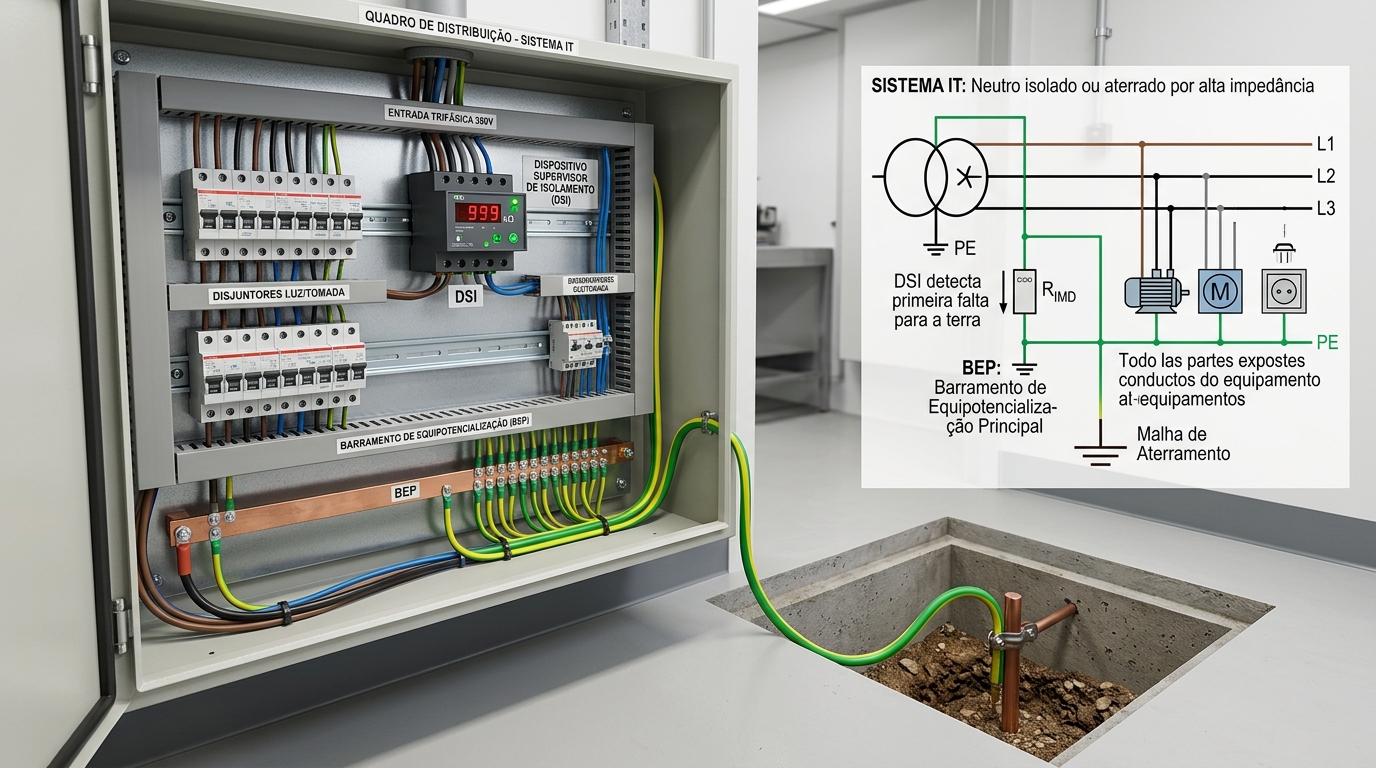

Figura 2.4: Quadro do Esquema IT com DSI no trilho DIN monitorando o isolamento contínuo. 🔍 Zoom

3.1 O Barramento de Equipotencialização Principal (BEP)

O BEP é o coração do sistema de proteção de uma edificação. Localizado próximo à entrada de energia ou dentro do QDC geral, ele deve reunir obrigatoriamente:

• O condutor de aterramento vindo dos eletrodos (hastes enterradas).
• O condutor neutro da alimentação da concessionária (nos esquemas TN).
• Os condutores de proteção principais (PE) que alimentam os quadros.
• As tubulações metálicas de utilidades (água, gás, esgoto metálico, ar condicionado).
• A armadura metálica estrutural de concreto da fundação da casa.
• Os condutores de aterramento dos protetores contra surtos (DPS).

3.2 Dimensionamento do Condutor de Proteção (PE)

A NBR 5410 fornece a Tabela 58 para seleção simplificada da seção mínima do condutor PE em função da seção do condutor de Fase ($S$):

3.3 Dispositivo de Proteção contra Surtos (DPS) e o BEP

Os surtos de tensão causados por descargas atmosféricas (raios) atingem a rede com frequências altíssimas. Em alta frequência, o cabo elétrico se comporta como um indutor.

4.1 Método da Queda de Potencial (Método dos 62%)

Para medir a resistência do eletrodo de aterramento com terrômetro de 3 terminais (E, P, C):

1. Desconecte o eletrodo de aterramento do restante da instalação (abra a conexão da caixa de inspeção).
2. Conecte o terminal E (Eletrodo) à haste sob ensaio.
3. Crave a haste auxiliar de corrente C a uma distância $D$ (normalmente $\ge 30\text{ metros}$).
4. Crave a haste auxiliar de potencial P na posição intermediária a exatamente 62% de $D$ ($0,62 \times D$).

Para validar a medição, desloque a haste P para 52% e depois para 72%. Se a variação na leitura for inferior a 5%, a medição está na zona de patamar e o valor é fidedigno.

4.2 Medição de Resistividade do Solo (Método de Wenner — NBR 7117)

Para projetar malhas antes da obra, utiliza-se o terrômetro de 4 terminais com 4 eletrodos cravados em linha reta, igualmente espaçados por uma distância $a$:

4.3 O Fim do Mito dos "10 Ohms"
