⚡ SIMULADOR PROFISSIONAL DE QDC

Quadro de Distribuição de Circuitos • NBR 5410:2024 (VIGENTE)

📋

Dados do Projeto

Nome do Projeto / Cliente

Tensão Nominal

Método de Instalação

Fator de Demanda (%)

Temperatura Ambiente (°C)

➕

Novo Circuito

Identificação do Circuito

Potência Instalada (W)

Comprimento do Circuito (m)

Tipo de Carga

Fase de Ligação

📝

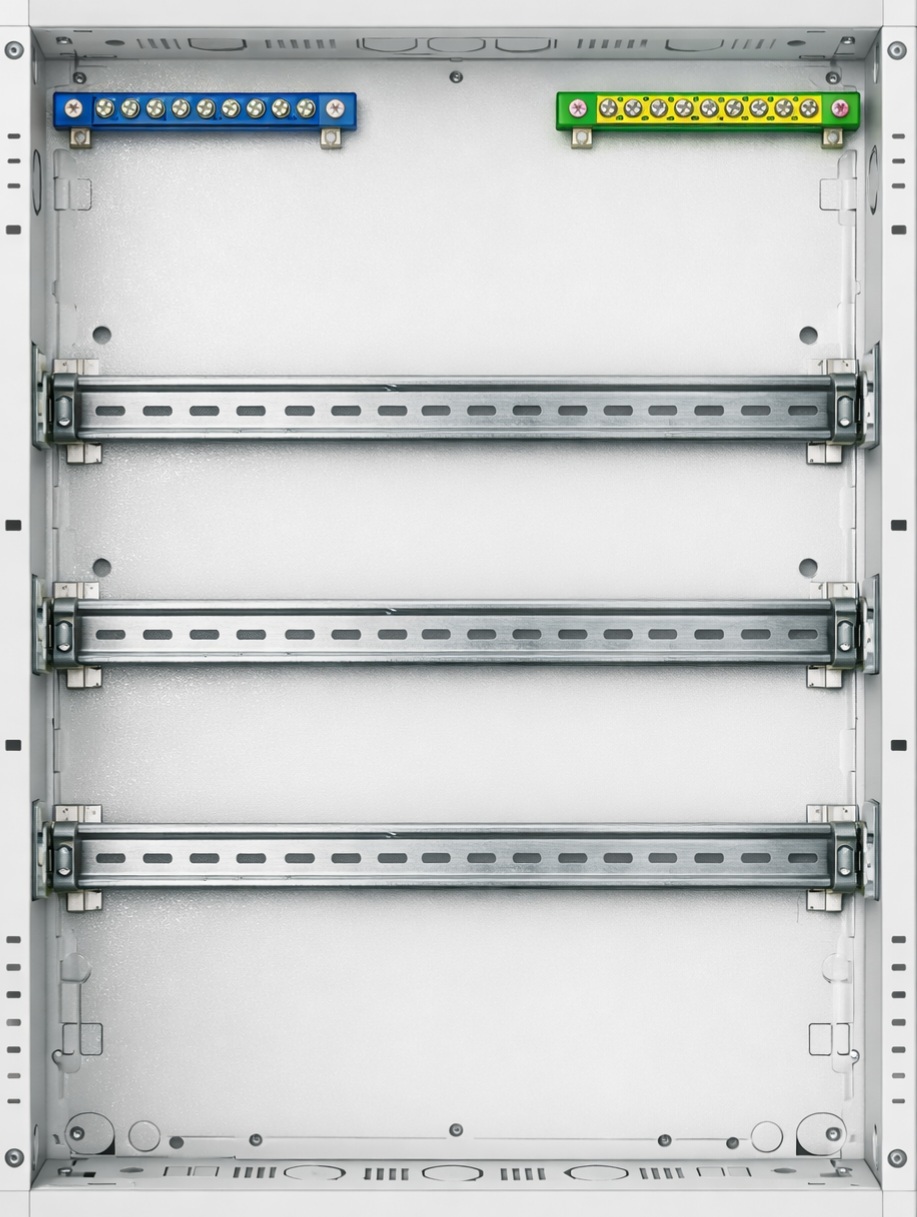

Circuitos do Quadro

0 circuitos

⚡

Nenhum circuito adicionado ainda

📊

Resumo Técnico

Potência (W)

Corrente (A)

DJ Geral

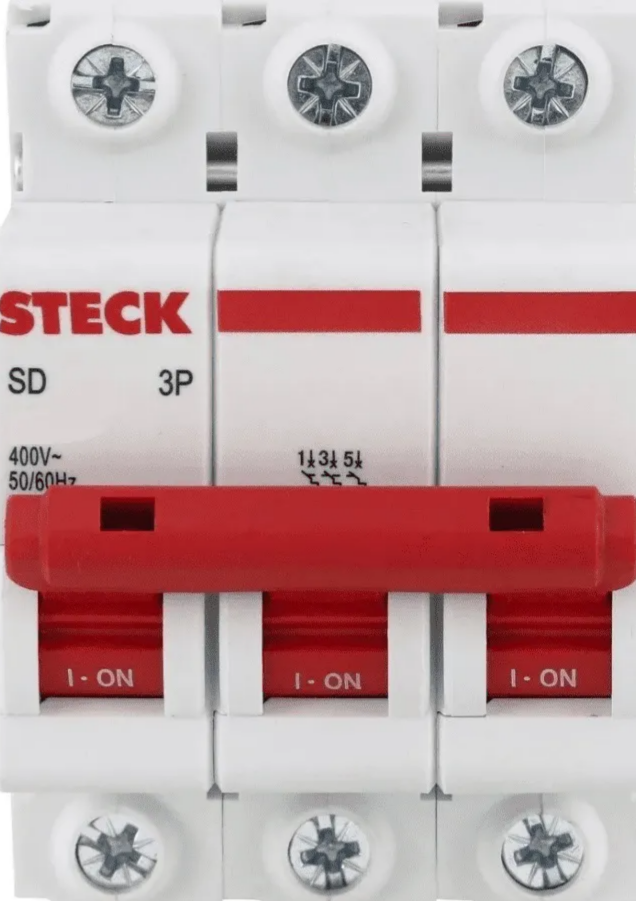

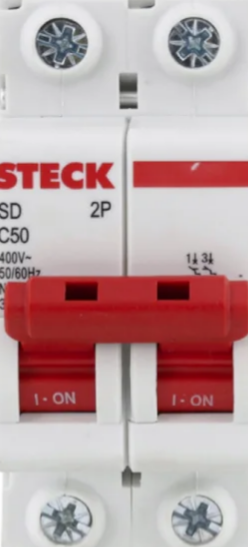

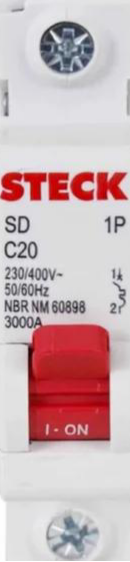

Disjuntor Geral Recomendado

💡 Configure circuitos para cálculo

⚖️

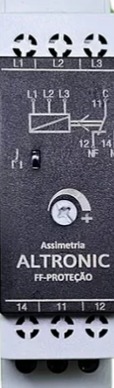

Balanceamento de Fases

● FASE R 0 W

● FASE S 0 W

● FASE T 0 W

🛠️

Ações

📐

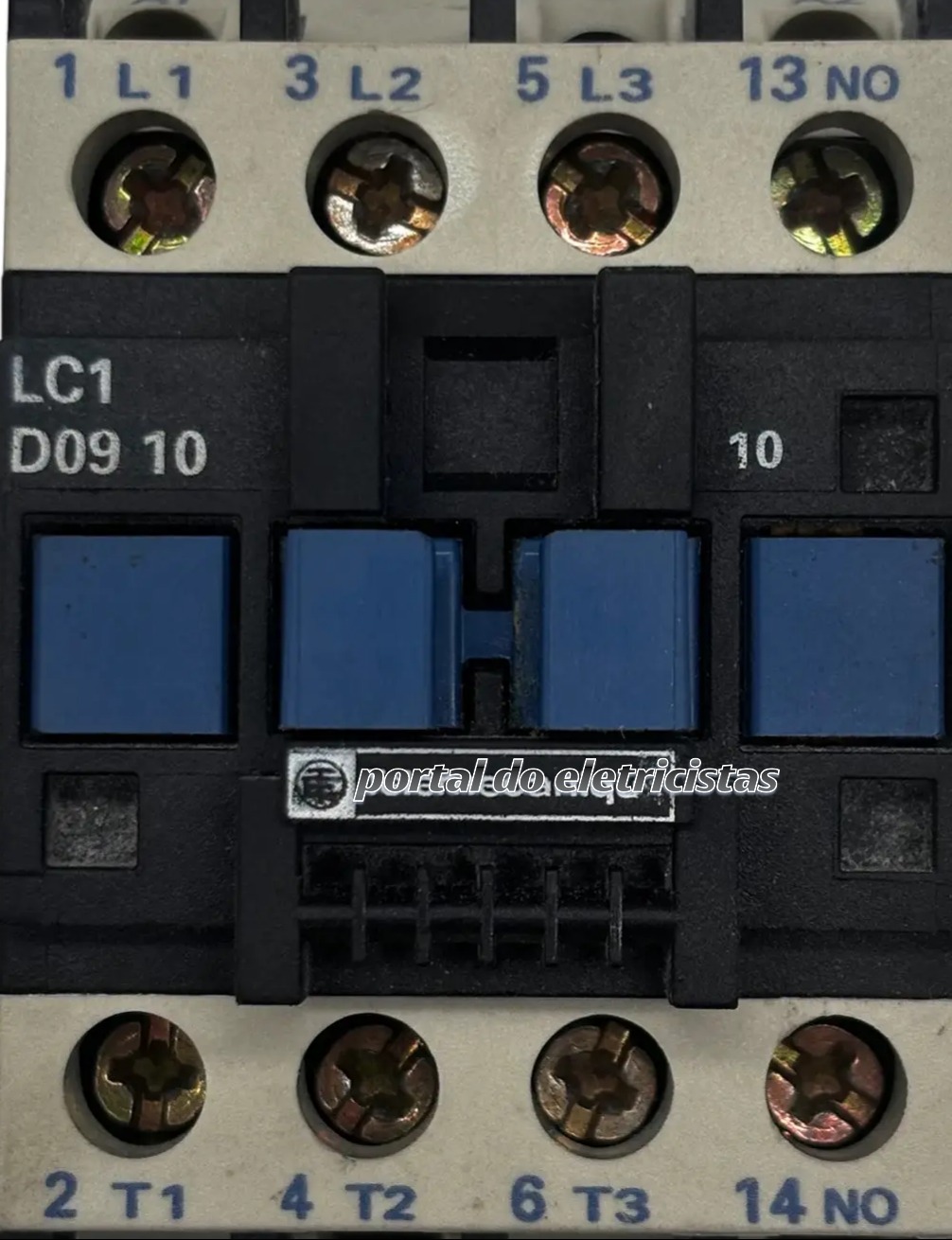

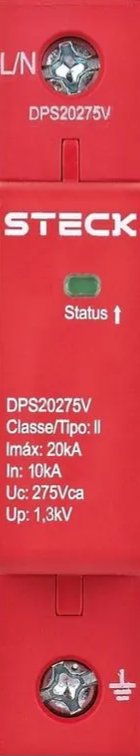

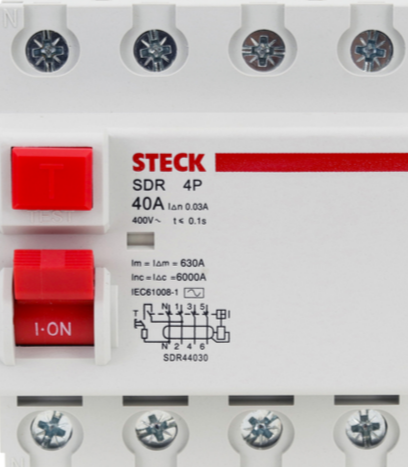

Diagrama Unifilar do QDC

📚

Entenda a Queda de Tensão

⚡

O que é Queda de Tensão?

Queda de tensão é a diferença entre a tensão que sai do quadro de distribuição e a tensão que chega ao equipamento no final do circuito.

Imagine a energia elétrica como água em uma mangueira. Quanto mais longa e mais estreita, menor a pressão que chega no final. Com a eletricidade é igual: cabos longos e finos "perdem" tensão ao longo do caminho.

🔬

Por que ela acontece?

Todo condutor elétrico tem uma resistência interna. Quando a corrente passa por ela, parte da energia vira calor e a tensão no final é menor.

Dois fatores aumentam a queda:

Distância maior → mais resistência → mais queda
Cabo mais fino → mais resistência → mais queda
Corrente maior → mais queda para o mesmo cabo

📏

Como é medida?

A queda de tensão é expressa em porcentagem (%) em relação à tensão nominal do sistema.

Tensão no QDC: 220V Tensão no chuveiro: 211V Queda: 9V → 4,1%

Quanto menor a porcentagem, melhor. Um sistema bem projetado mantém a queda abaixo de 2% a 4%.

📋

O que a NBR 5410:2024 exige?

A norma estabelece limites obrigatórios que devem ser respeitados em toda instalação elétrica residencial, comercial ou industrial.

Tipo de Circuito

Limite

Ideal

Circuitos terminais (tomadas, luz)

Motores no arranque

10%

Circuito de distribuição

⚖️

Por que a norma exige esse cálculo?

Proteção dos equipamentos: tensão baixa danifica motores e eletrônicos
Eficiência energética: cabos com alta queda dissipam energia em calor
Segurança: cabos subdimensionados aquecem e causam incêndios

O não cumprimento pode invalidar a ART do responsável técnico.

📌

Seção 6.2.7 — O que deve ser calculado

A norma exige que o cálculo considere:

A corrente de projeto do circuito
O comprimento total dos condutores
A resistividade do material condutor
A seção transversal dos condutores

O cálculo deve ser feito para todos os circuitos e registrado no memorial de cálculo.

🔥

Risco de Incêndio

Queda de tensão alta significa que o cabo está dissipando energia em calor. Esse aquecimento pode:

Derreter a isolação do cabo
Causar curto-circuito com fios vizinhos
Iniciar incêndios dentro das paredes

⚠️ Cabos aquecidos dentro de paredes são a principal causa de incêndios elétricos residenciais no Brasil.

💸

Prejuízo na Conta de Luz

Uma queda alta desperdiça energia que você paga mas não aproveita. A energia perdida no cabo vira calor.

Chuveiro 6600W com queda de 5% Energia desperdiçada: ~330W Por banho de 15min: ~0,08 kWh/dia Por ano: ~30 kWh a mais na conta

⚙️

Danos a Equipamentos

Motores: superaquecimento, queima dos enrolamentos
Geladeira/AR: dificuldade para ligar, vida útil reduzida
Lâmpadas: luz fraca, cintilação, queima prematura
Eletrônicos: erros, reinicializações, danos permanentes
Chuveiro: água morna mesmo no nível máximo

⚖️

Responsabilidade Técnica

Invalidação da ART
Responsabilidade civil em caso de incêndio
Reprovação em vistorias de concessionárias
Processos por imperícia ou negligência

⚠️ O seguro residencial pode negar cobertura para sinistros em instalações fora da norma.

🧮

A Fórmula da Queda de Tensão (Cobre)

ΔV (%) = (2 × 0,0172 × I × L) / (S × V) × 100

Símbolo

Significado

Unidade

ΔV

Queda de tensão

% (resultado)

0,0172

Resistividade do cobre

Ω.mm²/m

Corrente do circuito

Ampères (A)

Comprimento do circuito

metros (m)

Seção do condutor

mm²

Tensão nominal

Volts (V)

2×

Fator ida e volta do cabo

Constante

📝

Passo a Passo

Tomadas sala: 2200W / 220V / 20m / 2,5mm² 1. Corrente: I = 2200 ÷ 220 = 10A 2. Fórmula: ΔV = (2 × 0,0172 × 10 × 20) ÷ (2,5 × 220) × 100 ΔV = 6,88 ÷ 550 × 100 ΔV = 1,25% ✅ Abaixo de 4% → Aprovado!

📊

Como Reduzir a Queda?

Aumentar a bitola: dobrar a seção reduz a queda pela metade
Reduzir a distância: posicionar o QDC mais centralizado
Subdividir circuitos: menos carga = menos corrente = menos queda
Usar cobre: resistividade menor que alumínio

Regra prática: Dobrar a bitola → queda cai 50% Dobrar a distância → queda dobra Dobrar a corrente → queda dobra

✅

Exemplo 1 — Instalação Correta

Chuveiro 6600W / 220V / 7m / 10mm² I = 6600 ÷ 220 = 30A ΔV = (2 × 0,0172 × 30 × 7) ÷ (10 × 220) × 100 ΔV = 0,33% ✅ Resultado: Excelente! Chuveiro opera em tensão correta, esquenta bem.

❌

Exemplo 2 — Com Problema

Tomadas quarto / 220V / 35m / 1,5mm² I = 2200 ÷ 220 = 10A ΔV = (2 × 0,0172 × 10 × 35) ÷ (1,5 × 220) × 100 ΔV = 7,3% ❌ Resultado: Acima de 4%! Tomadas fornecem ~204V. Cabo aquece constantemente.

🔧

Exemplo 2 — Corrigido

Mesmas tomadas / 4mm² (correto) I = 10A ΔV = (2 × 0,0172 × 10 × 35) ÷ (4 × 220) × 100 ΔV = 2,7% ✅ Troca de 1,5mm² para 4mm² resolve o problema completamente!

💡

Dica Profissional

Em circuitos longos (acima de 20m), a queda de tensão quase sempre define a bitola, não a corrente.

Iluminação 200W / 220V / 40m Corrente: 0,9A → caberia 1,5mm² Com 1,5mm²: ΔV = 3,7% ⚠️ Com 2,5mm²: ΔV = 2,2% ✅ Use 2,5mm² mesmo com corrente baixa!
